Projektowanie form wtryskowych – analiza technologiczna i konstrukcja narzędzia
Projektowanie form wtryskowych obejmuje opracowanie pełnej dokumentacji konstrukcyjnej z uwzględnieniem technologii wtrysku oraz właściwości przetwarzanego tworzywa. Na etapie projektowym definiowane są kluczowe parametry, takie jak liczba gniazd, układ wlewowy, system chłodzenia oraz mechanizmy wypychania.
Zakres:
- modelowanie 3D formy i wypraski (CAD),
- dobór systemu: zimnokanałowy / gorącokanałowy,
- projekt układu chłodzenia (kanały, turbulencja przepływu),
- analiza skurczu materiału i kompensacja wymiarowa,
- dobór stali narzędziowej (np. 1.2311, 1.2343, 1.2083).
Efekt:
- skrócenie czasu cyklu,
- eliminacja wad (zapady, niedolewy),
- zwiększenie trwałości formy i stabilności procesu.

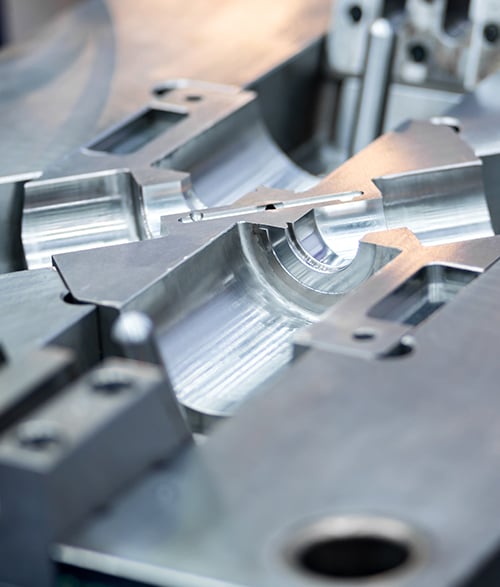

Produkcja form wtryskowych – obróbka, montaż i próby technologiczne
Produkcja form wtryskowych realizowana jest w oparciu o precyzyjną obróbkę CNC oraz EDM (elektrodrążenie wgłębne i drutowe). Kluczowe elementy formy – gniazda, rdzenie, wkładki – wykonywane są z zachowaniem wysokiej dokładności i zgodności z dokumentacją.
Proces:
- frezowanie zgrubne i wykańczające (3–5 osi),
- elektrodrążenie (EDM) detali o złożonej geometrii,
- szlifowanie płaszczyzn i elementów prowadzących,
- dopasowanie i montaż komponentów formy,
- pasowanie ruchomych elementów (prowadnice, wypychacze).
Próby:
- testy na wtryskarkach,
- weryfikacja wyprasek (wymiary, jakość powierzchni),
- korekty technologiczne przed wdrożeniem produkcji.

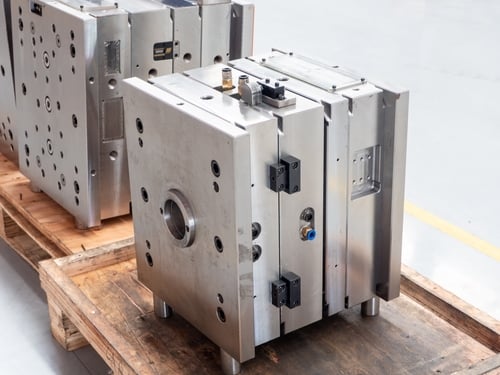

Formy wtryskowe – trwałość, materiały i eksploatacja
Formy wtryskowe projektowane są pod kątem wieloletniej eksploatacji w warunkach produkcji seryjnej i wielkoseryjnej. Kluczowe znaczenie ma dobór odpowiednich materiałów narzędziowych oraz technologii obróbki cieplnej i powierzchniowej, które bezpośrednio wpływają na odporność na zużycie, stabilność wymiarową oraz jakość wyprasek.
Dobór materiałów:
- stale narzędziowe do pracy na zimno (np. 1.2311, 1.2738),
- stale hartowane o wysokiej odporności na ścieranie (np. 1.2343, 1.2344),
- stale nierdzewne (np. 1.2083) stosowane przy agresywnych tworzywach (PVC, materiały z dodatkami),
- stopy miedzi (np. CuBe) w strefach wymagających intensywnego odprowadzania ciepła.
Obróbka cieplna i powierzchniowa:
- hartowanie i odpuszczanie (twardości typowo 30–52 HRC w zależności od zastosowania),
- azotowanie zwiększające odporność na zużycie i korozję,
- powłoki PVD (np. TiN, TiAlN, CrN) redukujące tarcie i przywieranie materiału,
- polerowanie i teksturowanie powierzchni roboczych (od Ra <0,1 do powierzchni strukturalnych).
Stosowane rozwiązania konstrukcyjne:
- systemy gorącokanałowe (hot runner) – eliminacja wlewków i redukcja strat materiałowych,
- układy chłodzenia zoptymalizowane pod kątem równomiernego odbioru ciepła (kanały konwencjonalne i konformalne),
- wkładki wymienne w strefach intensywnego zużycia (gniazda, rdzenie),
- mechanizmy suwaków, lifterów i wykręcania gwintów dla detali złożonych,
- systemy odpowietrzenia ograniczające przypalenia i pułapki powietrza.
Naprawa form wtryskowych – regeneracja i przywracanie funkcjonalności
Naprawa form wtryskowych obejmuje kompleksowe działania mające na celu przywrócenie pełnej sprawności narzędzia oraz jego parametrów technologicznych zgodnych z dokumentacją. Proces rozpoczyna się od szczegółowej diagnostyki, obejmującej analizę zużycia powierzchni roboczych, pomiary geometryczne i ocenę jakości wyprasek (np. zapady, nadlewki, przesunięcia podziału formy).
Diagnostyka:
- pomiary współrzędnościowe (CMM) i optyczne,
- analiza zużycia gniazd, rdzeni i powierzchni prowadzących,
- kontrola układów chłodzenia (drożność, wydajność),
- weryfikacja układów gorącokanałowych (grzałki, dysze, termopary).
Zakres napraw:
- napawanie TIG / laserowe w strefach zużycia i uszkodzeń (odbudowa geometrii),
- regeneracja gniazd i rdzeni z zachowaniem tolerancji i struktury powierzchni,
- wymiana elementów eksploatacyjnych (wypychacze, tuleje, słupy prowadzące, zamki),
- naprawa i czyszczenie układów chłodzenia (usuwanie kamienia, osadów),
- serwis układów gorącokanałowych (wymiana dysz, uszczelnień, elementów grzewczych),
- ponowne szlifowanie, docieranie i polerowanie powierzchni roboczych (Ra dopasowane do wymagań detalu).
Obróbka po naprawie:
- frezowanie i toczenie korekcyjne,
- elektrodrążenie (EDM) w przypadku skomplikowanych geometrii,
- dopasowanie elementów ruchomych i kontrola luzów,
- montaż i regulacja formy.
Testy i walidacja:
- próby na wtryskarce,
- analiza wyprasek pod kątem wymiarów i jakości powierzchni,
- korekty technologiczne (np. punkty wtrysku, odpowietrzenie).
Efekt:
- przywrócenie wymaganych tolerancji i powtarzalności produkcji,
- eliminacja wad wyprasek i stabilizacja procesu wtrysku,
- wydłużenie żywotności formy i komponentów,
- redukcja kosztów względem wykonania nowej formy oraz ograniczenie przestojów produkcyjnych.

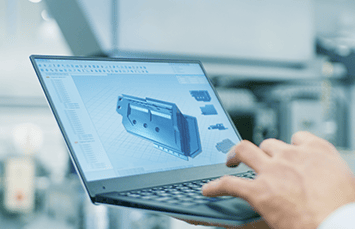

Pomysł, projekt i doradztwo
Wspieramy naszych Klientów już na etapie koncepcji. Świadczymy pełen zakres doradztwa: od doboru odpowiedniego tworzywa, przez analizę technologiczności wyprasek, po założenia konstrukcyjne. Prowadzone przez nas biuro projektowe oferuje projektowanie CAD oraz projektowanie form wtryskowych z uwzględnieniem aspektów estetycznych — wzornictwa przemysłowego — a także technicznego, tak żeby produkt spełniał wszystkie wymagania Klienta. Pracujemy na podstawie dostarczonego modelu, wzoru lub rysunku, wykorzystując zaawansowane oprogramowania do tworzenia modeli 3d i wizualizacji produktu.

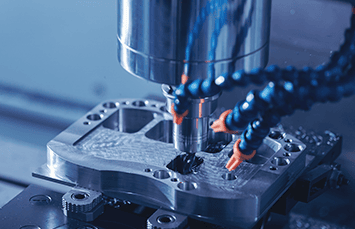

Prototypowanie
W zależności od potrzeb Klienta dostarczamy prototypy wykonane na drukarce 3d lub frezowane/toczone z materiału docelowego. Produkujemy również formy prototypowe przeznaczone do małej serii wtrysku, dzięki którym inwestor może się ostatecznie upewnić, co do kształtu wypraski przed wdrożeniem kosztownego wielogniazdowego projektu formy.

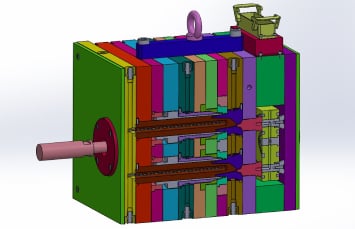

Projekt formy wtryskowej
Na etapie projektowania formy wtryskowej uwzględniamy wszystkie założenia techniczne i konstrukcyjne. Dobieramy odpowiednie materiały, liczbę gniazd, punkty wtrysku, dobieramy i doradzamy w sprawach typu systemów (gorąco i zimnokanalowych). Projektujemy układ chłodzenia. Tak by gotowe elementy spełniały wszystkie założenia Klienta.

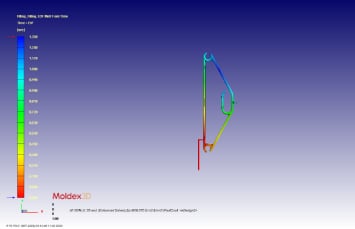

Symulacja wtrysku
Dzięki oprogramowaniu do symulacji wtrysku jesteśmy w stanie wykryć i wyeliminować potencjalne wady w wypraskach – deformację, przypalenia, ślady płynięcia, zapady czy wydłużony czas cyklu – i to już na etapie projektowania. Z symulacji widzimy punkty do poprawy, dzięki czemu możliwe jest uzyskanie optymalnego produktu.

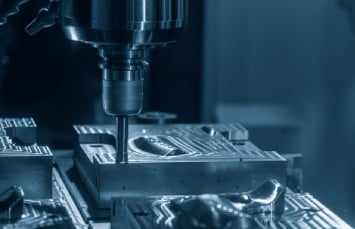

Produkcja formy wtryskowej
Formy wytwarzamy na własnych nowoczesnych obrabiarkach CNC, Elektrodrążarkach i szlifierkach. Zawsze stawiamy na wysoką jakość wykonania i profesjonalizm w podejściu do Klienta. Wiemy, co zrobić, aby formy do wtryskarek, których jesteśmy producentem, gwarantowały wieloletnie, bezawaryjne użytkowanie. Nowocześnie wyposażone biuro projektowe i narzędziownia zlokalizowana w pobliżu Warszawy, umożliwiają realizację zróżnicowanych projektów, również tych nietypowych. Jesteśmy w stanie wykonać formy wtryskowe według dokumentacji własnej lub powierzonej. Próby form przeprowadzamy na własnych wtryskarkach, tak żeby Klient otrzymał produkt w pełni przygotowany do produkcji.

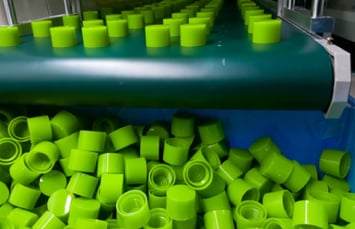

Produkcja seryjna elementów z tworzyw sztucznych
Wyprodukowane formy wtryskowe dostarczamy do Klienta lub wdrażamy je do produkcji elementów z tworzyw sztucznych. Nasz nowoczesny park maszynowy, umożliwia realizację zamówień o różnym stopniu skomplikowania. Dzięki temu jesteśmy w stanie zintegrować cały proces, począwszy od zaprojektowania i wykonania form, a skończywszy na dostarczeniu gotowych produktów.
Oferta obejmuje
- Formy wtryskowe zimnokanałowe i gorącokanałowe
- Formy jednogniazdowe i wielogniazdowe
- Formy szczękowe
- Formy z układem wykręcania
- Formy z mechanizmem zamykania na formie
- Formy z układami pneumatycznymi
- Formy z układami hydraulicznymi
- Formy z dotryskiem, wypraski dwukomponentowe
- Formy z przetryskiem tunelowym
- Formy z wymiennymi wkładkami
- Formy rodzinne
- Formy piętrowe
- Formy z obtryskiem
- Formy rozdmuchowe
- Formy ciśnieniowe
- Formy odlewnicze
- Kokile

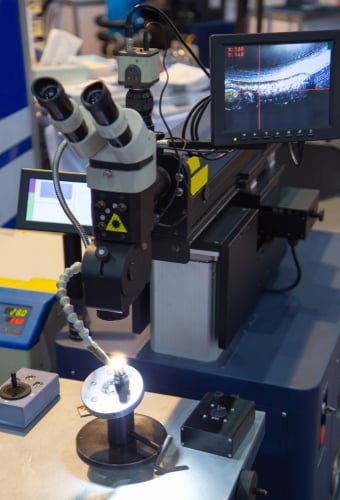

Regeneracja, serwis i modyfikacje form wtryskowych
Naprawa form wtryskowych również znajduje się w naszej ofercie. Podobnie jak regeneracja oraz ich modyfikacja — zarówno własnych, jak i tych dostarczonych przez Klientów. Wymieniamy komponenty, wypychacze, słupy, tuleje. Sprawdzamy i czyścimy układy chłodzenia, układy gorącokanałowe i układy pneumatyczne. Te i inne usługi realizujemy na terenie naszego zakładu w województwie mazowieckim.
Oferta obejmuje
Regeneracja form wtryskowych
- Przywracanie form do pierwotnego stanu
- Naprawa uszkodzeń mechanicznych
- Czyszczenie i konserwacja
Naprawa form wtryskowych
- Usuwanie pęknięć i uszkodzeń
- Wymiana zużytych komponentów
- Odtwarzanie zniszczonych części formy
Modyfikacja form wtryskowych:
- Zmiana konstrukcji formy
- Adaptacja do nowych wymagań produkcyjnych
- Ulepszanie funkcjonalności formy
Regeneracja bądź naprawa form wtryskowych to
Przeprowadzenie dokładnej analizy stopnia zużycia formy, analiza wyprasek, analiza gniazd formy, pomiary, często z użyciem optycznej lub współrzędnościowej maszyny pomiarowej.
Usuwanie usterek poprzez technologie napawania (TIG, napawanie laserowe), wymianę komponentów, części formy lub przez obróbkę mechaniczną.
Odpowiednie frezowanie/ toczenie, obróbkę CNC, szlifowanie i polerowanie, aby zapewnić jej pełną funkcjonalność.
Przeprowadzenie prób w celu sprawdzenia skuteczności naprawy i gotowości formy do produkcji.
ETAPY MODYFIKACJI FORM
odtworzenie dokumentacji, pomiary istniejących gniazd, analiza układu chłodzenia
w zależności od przyjętej strategii, wykonujemy modyfikacje istniejących gniazd formy, dorabiamy zupełnie nowe gniazda do istniejącego korpusu, przerabiamy formy zimnokanałowe na gorącokonałowe, dorabiamy stemple i matryce o zmienionych kształtach i średnicach, zmieniamy fakturę z polerowanej na matową i odwrotnie.
Przeprowadzamy próby na wtryskarkach po przeprowadzonych modyfikacjach.
Co nas wyróżnia?
- Doświadczenie i profesjonalizm — nasz zespół składa się z inżynierów z bogatym doświadczeniem w różnych dziedzinach przemysłu. Dzięki temu jako producent form wtryskowych wiemy, jak sprostać nawet najbardziej wymagającym projektom.
- Krótkie terminy realizacji — dobrze zoptymalizowana produkcja i wykorzystanie nowoczesnych maszyn umożliwia szybką reakcję na potrzeby rynku, zapewniając najwyższą jakość w krótkim czasie.
- Indywidualne podejście do Klienta — każdy projekt jest dla nas ważny, więc traktujemy go indywidualnie. Dokładnie analizujemy potrzeby i oczekiwania naszych Klientów, projektujemy i realizujemy — zawsze z uwzględnieniem specyfiki produktu, budżetu i oczekiwań. Zapewniamy pełne wsparcie na każdym etapie realizacji projektu.
- Innowacyjne rozwiązania — stawiamy na innowacje. Nasze formy wtryskowe spełniają aktualne normy techniczne i są przygotowane do intensywnej, wieloletniej eksploatacji. Pozwala nam to oferować nowoczesne i efektywne rozwiązania dla naszych Klientów.
