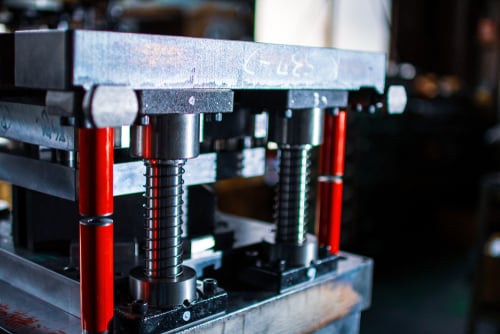

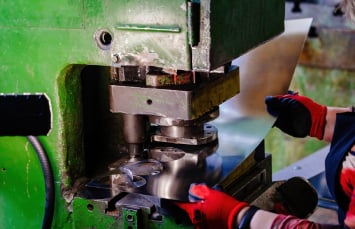

Wykrojniki — projektowanie, produkcja, naprawa

FirmaPKN Ziemba jest liderem w produkcji wykrojników, krępowników i tłoczników do pras mimośrodowych, hydraulicznych oraz pneumatycznych. Obsługujemy klientów z wielu branż na terenie całego kraju, dostarczając narzędzia o najwyższej precyzji i trwałości.

W naszej ofercie znajdują się m.in.:

Wykrojniki i tłoczniki – projektowanie, analiza i dobór parametrów pracy

Projektowanie wykrojników i tłoczników rozpoczyna się od analizy detalu oraz warunków jego wytwarzania. Kluczowe znaczenie ma określenie technologii procesu (wykrawanie, gięcie, tłoczenie, formowanie), rodzaju materiału oraz parametrów pracy prasy.

Na etapie projektowym definiowane są:

• luz technologiczny (clearance) między stemplem a matrycą – zależny od grubości i rodzaju materiału (typowo 5–10% grubości blachy),
• siła wykrawania i tłoczenia (zależna od obwodu cięcia i wytrzymałości materiału),
• kierunek włókien materiału (istotny przy gięciu i tłoczeniu),
• minimalne promienie gięcia i strefy odkształceń,
• układ operacji (narzędzia jednotaktowe, wielotaktowe lub postępowe).

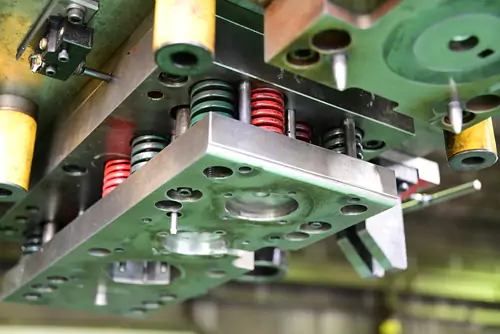

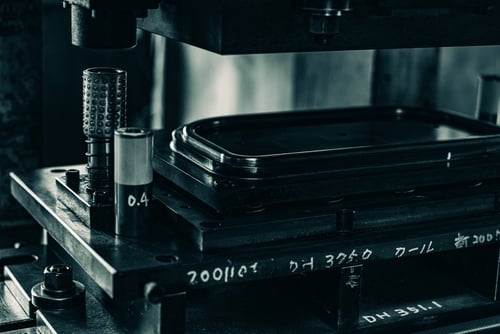

Konstrukcja narzędzia obejmuje:

• układ prowadzenia (słupy, tuleje, prowadnice liniowe),
• systemy docisku i powrotu (sprężyny, azotowe elementy gazowe),
• separację odpadu i detalu,
• integrację z podawaniem materiału (taśmy, arkusze).

Efekt:

• stabilny proces produkcyjny,
• minimalizacja odpadów i deformacji detalu,
• powtarzalność wymiarowa przy pracy seryjnej.

Wykrojniki do metalu – technologia wykonania i obróbka elementów roboczych

Produkcja wykrojników wymaga zastosowania precyzyjnych technologii obróbki oraz odpowiednich materiałów narzędziowych o wysokiej odporności na zużycie.

Proces wykonania:

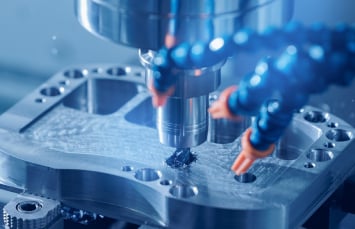

• frezowanie CNC elementów konstrukcyjnych (płyty, korpusy),
• elektrodrążenie drutowe (WEDM) do wycinania konturów matryc i stempli,
• elektrodrążenie wgłębne (EDM) dla geometrii wewnętrznych i ostrych naroży,
• szlifowanie płaszczyzn i elementów prowadzących (zapewnienie równoległości i płaskości),
• obróbka cieplna (hartowanie, odpuszczanie) – uzyskanie twardości nawet >58 HRC.

Elementy robocze:

• stemple i matryce wykonane ze stali narzędziowych (np. 1.2379, NC11LV),
• powierzchnie robocze wykańczane przez szlifowanie i polerowanie,
• opcjonalne powłoki (PVD) zwiększające odporność na ścieranie i przywieranie materiału.

Montaż:

• pasowanie stempli i matryc z zachowaniem wymaganych luzów,
• ustawienie osiowości i równoległości elementów,
• regulacja docisków i elementów sprężystych,
• próby technologiczne i korekty.

Efekt:

• wysoka trwałość narzędzia przy produkcji seryjnej,
• ograniczenie zadziorów i deformacji detalu,
• stabilna jakość wycinanych i tłoczonych elementów.

Wykrojniki i tłoczniki – zużycie, diagnostyka i regeneracja narzędzi

W trakcie eksploatacji wykrojniki i tłoczniki podlegają intensywnym obciążeniom mechanicznym, co prowadzi do stopniowego zużycia elementów roboczych i pogorszenia jakości detali.

Typowe objawy zużycia:

• stępienie krawędzi tnących i wzrost siły wykrawania,
• pojawienie się zadziorów i odkształceń detalu,
• zwiększenie luzów w układzie prowadzenia,
• pęknięcia lub mikrouszkodzenia stempli i matryc.

Diagnostyka:

• pomiary detali (wymiary, prostopadłość, jakość krawędzi),
• kontrola luzów i osiowości narzędzia,
• analiza powierzchni roboczych pod kątem zużycia,
• ocena pracy elementów sprężystych i prowadzących.

Zakres regeneracji:

• ostrzenie i szlifowanie krawędzi tnących,
• napawanie i odbudowa zużytych powierzchni,
• wymiana elementów eksploatacyjnych (sprężyny, tuleje, prowadnice),
• ponowne ustawienie i kalibracja narzędzia,
• korekty geometrii w przypadku zmian technologicznych.

Efekt:

• przywrócenie parametrów pracy narzędzia,
• poprawa jakości detali i redukcja braków,
• wydłużenie żywotności narzędzia,
• ograniczenie kosztów produkcji i przestojów.

Wykrojniki postępowe – optymalizacja produkcji seryjnej

Wykrojniki postępowe stosowane są w produkcji wielkoseryjnej, gdzie kolejne operacje technologiczne realizowane są w jednym narzędziu podczas przesuwu taśmy materiału. Każdy takt prasy wykonuje inną operację (np. wykrawanie, gięcie, przetłaczanie), aż do uzyskania gotowego detalu.

Charakterystyka:

• wielooperacyjność w jednym cyklu,
• praca na taśmie z podajnikiem automatycznym,
• wysoka wydajność i powtarzalność,
• minimalizacja operacji ręcznych.

Projektowanie obejmuje:

• rozkład operacji na kolejne stacje,
• optymalizację wykorzystania materiału (nesting, mostki technologiczne),
• dobór kroków podawania taśmy,
• kontrolę naprężeń i odkształceń między operacjami.

Wymagania:

• wysoka dokładność prowadzenia taśmy,
• stabilność konstrukcji narzędzia,
• odpowiednia synchronizacja z prasą i podajnikiem.

Efekt:

• znaczące skrócenie czasu produkcji,
• ograniczenie kosztów jednostkowych detalu,
• powtarzalna jakość przy dużych wolumenach.

Elementy robocze wykrojników – stemple, matryce i systemy prowadzenia

Kluczowe znaczenie dla trwałości i dokładności wykrojników mają elementy robocze oraz systemy prowadzenia, które odpowiadają za precyzję procesu cięcia i tłoczenia.

Elementy robocze:

• stemple – odpowiadają za wykrawanie i formowanie materiału,
• matryce – definiują geometrię detalu i współpracują ze stemplem,
• dociski – stabilizują materiał podczas operacji,
• noże i wkładki specjalne – stosowane przy skomplikowanych kształtach.

Materiały:

• stale narzędziowe o wysokiej odporności na ścieranie (np. 1.2379, NC11LV),
• powłoki przeciwzużyciowe (PVD) redukujące tarcie i zużycie.

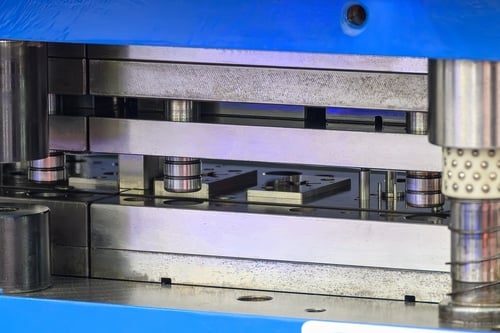

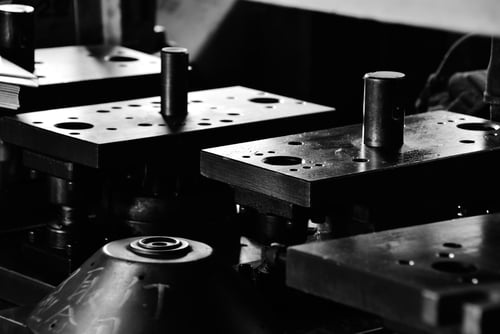

Systemy prowadzenia:

• prowadzenia słupowe (słupy + tuleje),
• prowadnice precyzyjne zapewniające osiowość,
• systemy centrowania i blokowania.
